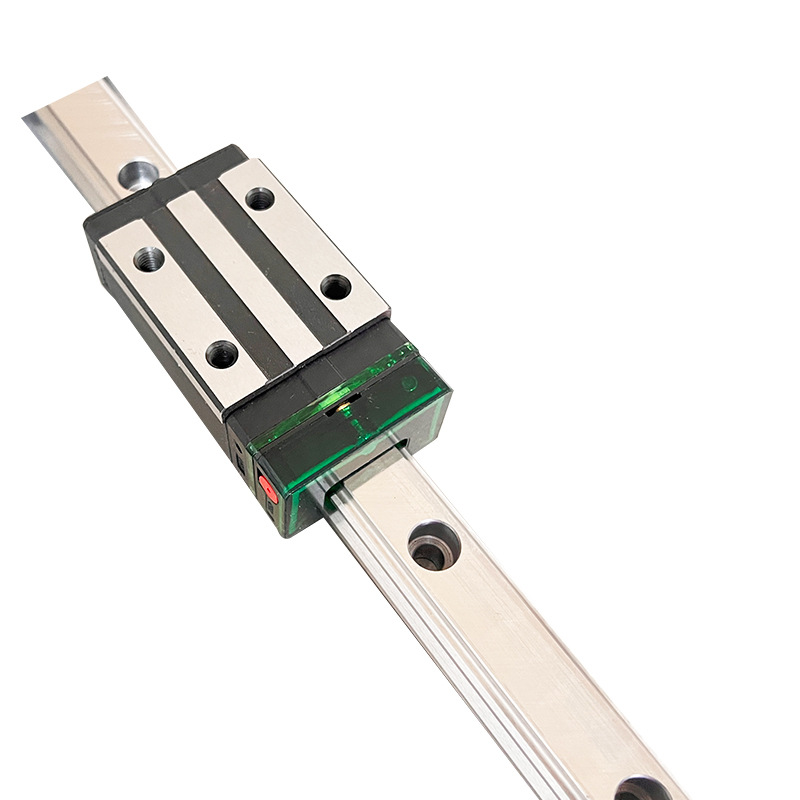

1. Qu'est-ce qu'une glissière linéaire avec une cartouche d'huile ?
Il intègre un système de lubrification automatique avec un standard glissière linéaireLe composant principal de ce système, la cartouche d’huile, est le composant de stockage et d’alimentation en huile.
Glissière linéaire : Responsable du transport et de la réalisation d'un mouvement alternatif linéaire de haute précision.
Cartouche d'huile : Récipient amovible ou rechargeable rempli de graisse (beurre) ou d'huile.
Raccordement d'huile : Un tuyau d'huile relie la cartouche d'huile à l'orifice de remplissage d'huile sur la glissière.
L'ensemble du système forme un dispositif de lubrification automatique miniature fonctionnant en continu.
2. Principe de fonctionnement
Le principe de lubrification automatique repose sur deux méthodes principales :
Gravité : Pour certaines structures simples, le lubrifiant s'égoutte ou s'infiltre lentement et en continu dans la rainure de recirculation de la bille et le curseur de la glissière sous l'influence de la gravité ou de l'action capillaire.
Différence de pression/poussée du piston (plus courant) :
La cartouche d'huile contient un piston.
Lorsque le système fonctionne, la graisse est injectée très lentement et quantitativement dans le coulisseau par le conduit d'huile, sous la pression continue du piston. Cette conception assure un flux constant de lubrifiant, ininterrompu par les fluctuations de pression externes.
Dans les deux cas, l’objectif est d’obtenir une lubrification intermittente, minimale et continue, garantissant un film d’huile mince et constant sur les roulements à billes et les surfaces des rails.
III. Principaux avantages et caractéristiques
Durée de vie prolongée : la lubrification continue réduit considérablement l'usure et la corrosion entre les billes, les déflecteurs et les rails, prolongeant ainsi considérablement la durée de vie du rails et curseurs.
Maintien d'une haute précision : une lubrification stable garantit un fonctionnement fluide et évite la perte de précision et le glissement causé par le frottement à sec.
Coûts de maintenance réduits :
Automatisation : élimine le besoin de lubrification manuelle fréquente, économisant ainsi de la main-d'œuvre et des temps d'arrêt.
Cohérence : Élimine les problèmes causés par une lubrification oubliée ou une lubrification excessive ou insuffisante.
Convient aux environnements difficiles : élimine efficacement les contaminants du curseur dans les environnements poussiéreux, humides ou à haute température, offrant un effet d'étanchéité et de nettoyage.
Améliore la fiabilité de l'équipement : ce système est essentiel pour les équipements automatisés où les arrêts sont difficiles ou l'accès aux points de lubrification est difficile.
IV. Différence entre les glissières à guidage linéaire à cartouches d'huile et les glissières à gicleurs d'huile
Glissières de guidage linéaire avec cartouches d'huile : Nécessite une lubrification manuelle avec un pistolet à graisse à intervalles réguliers.
Glissières de guidage linéaires avec cartouches d'huile : fournissent un système de lubrification minimale automatique et continue.
Avantages et inconvénients :
Avantages : structure simple, faible coût et modification facile.
Inconvénients:
Dépendant du travail manuel : facile à oublier, à retarder ou à négliger.
Lubrification inégale : Difficile de contrôler la quantité d'huile. Un graissage excessif peut augmenter la résistance et polluer l'environnement ; un graissage insuffisant peut entraîner une lubrification insuffisante.
Temps d’arrêt requis : impacte le fonctionnement continu de l’équipement.
Risques pour la sécurité : La lubrification manuelle n’est pas pratique pour les gros équipements ou dans des endroits inaccessibles.
Comment choisir entre les deux ?
Choisissez un guide avec cartouches d'huile si :
L'équipement ne fonctionne pas en continu 24h/24 et 7j/7.
Il y a un espace d'exploitation pratique et du personnel pour l'entretien régulier.
Le budget du projet est très serré.
La précision et la cohérence de la lubrification ne sont pas critiques.
Choisissez un guide avec cartouches d'huile si :
Votre équipement est entièrement automatisé et sans intervention humaine. Il nécessite une production continue, ce qui engendre des coûts d'arrêt élevés.
Les rails coulissants sont installés dans des endroits difficiles d'accès (par exemple, à haute altitude, au plus profond de l'équipement).
La fiabilité et la durée de vie des équipements sont extrêmement exigeantes (par exemple, les machines-outils de précision, les équipements à semi-conducteurs).
Résumé:
Les glissières de guidage linéaire avec cartouches d'huile constituent la solution de lubrification privilégiée pour les équipements modernes et hautement fiables. Contactez-nous pour plus d'informations.
