Guides linéaires Leurs applications sont très variées. Ils constituent l'épine dorsale et le cœur des équipements industriels et des machines de précision modernes. Leur mission principale est de fournir un mouvement linéaire de haute précision, haute rigidité et haute efficacité. I. Principaux domaines d'application1. Machines-outils CNC - Le « domaine principal »Il s'agit du domaine d'application le plus classique et le plus important des guidages linéaires. Ils déterminent directement la précision d'usinage et la vitesse des machines-outils.Objectif : Contrôle le mouvement des composants clés tels que la tourelle, la broche et la table de travail.Equipements spécifiques : Centres d'usinage, fraiseuses CNC, tours, rectifieuses, machines d'électroérosion, etc.Fonction : Permet un positionnement précis et un mouvement rapide des outils ou des pièces dans les axes X, Y et Z, complétant ainsi la découpe de pièces complexes. 2. Robots industriels - « Articulations flexibles »Fonction : Sert de septième axe (rail au sol) au robot, augmentant sa distance de déplacement et son rayon d'action. Utilisés dans les articulations à mouvement linéaire des bras robotisés, ils permettent une extension et une rétraction précises et fluides.Fonction : Fournit un mouvement linéaire de base fiable pour les robots, largement utilisé dans les postes de travail robotisés pour la manutention, le soudage, la peinture, l'assemblage et d'autres tâches. 3. Équipement de fabrication d'électronique et de semi-conducteurs - « Le roi de la précision » Objectif : Positionner et déplacer des composants de précision tels que des puces, des plaquettes et des circuits imprimés. Équipements spécifiques : machines de lithographie de semi-conducteurs, machines d'emballage de puces, machines de montage en surface (CMS), soudeuses de fils, sondes de plaquettes et équipements de manutention de panneaux LCD. Fonction : Obtenir un positionnement ultra-rapide et ultra-précis à l'échelle du micron et même du nanomètre est crucial pour la production de puces et de composants électroniques. 4. Instruments de mesure de précision - « Fiery Eyes » Objectif : Déplacer des capteurs ou des sondes pour scanner et mesurer des pièces. Équipements spécifiques : Machines à mesurer tridimensionnelles (MMT), Machines à mesurer par imagerie et Scanners laser. Fonction : Fournit une trajectoire de référence extrêmement stable et précise pour la tête de mesure. La moindre oscillation affecte directement les résultats de mesure, ce qui exige une précision maximale des guides linéaires. 5. Équipement médical - « Sauveteurs » Objet : Déplacement de composants diagnostiques ou thérapeutiques. Équipements spécifiques : tomodensitomètres, IRM, accélérateurs linéaires (équipement de radiothérapie), robots chirurgicaux et analyseurs biochimiques automatisés.Objectif : Réaliser un mouvement précis du patient ou un positionnement précis de l'équipement de traitement, nécessitant un fonctionnement fluide, silencieux et fiable. II. Autres applications courantesLignes de production automatisées : unités de mouvement linéaire dans la manutention, lignes d'assemblage automatisées et systèmes de tri logistique.Équipement de traitement laser : Guide le mouvement des têtes laser dans les machines de découpe laser et de soudage laser.Matériel d'impression : Mouvement alternatif des têtes d'impression dans les imprimantes numériques et les imprimantes grand format.Aérospatiale : Utilisé comme plateforme de test de simulation pour des composants tels que des ailes d'avion et des servomoteurs de missiles.Objets du quotidien : on y trouve même du mobilier de bureau haut de gamme (comme des bureaux réglables en hauteur) et des appareils domestiques intelligents. Pour résumer ses principales applications :Son objectif ultime est de garantir qu’un composant d’un appareil est rapide, stable, précis et capable de supporter des charges.Si vous êtes intéressé par les guides linéaires, veuillez laisser vos informations et je vous contacterai à temps.

Bras robotisés jouent un rôle de plus en plus important dans l'automatisation industrielle, la chirurgie médicale et même l'exploration spatiale. Ils peuvent réaliser des tâches complexes telles que le soudage, la peinture, la manutention, l'assemblage de précision et même la chirurgie mini-invasive. Si la précision, la vitesse élevée et la capacité de charge élevée des bras robotisés nous émerveillent, un composant clé joue un rôle crucial : la vis à billes. Elle convertit le mouvement rotatif en mouvement linéaire précis. Une vis à billes est un élément de transmission mécanique composé principalement d'une vis mère, d'un écrou, de billes et d'un onduleur. Vis mère : arbre doté d'une rainure hélicoïdale précise. Écrou : Un composant avec des rainures hélicoïdales correspondantes à l'intérieur qui s'accouple avec la vis mère. Billes : Interposées entre les rainures hélicoïdales de la vis mère et de l'écrou, elles servent d'intermédiaire. Fonctionnement : Lorsqu'un servomoteur entraîne la vis mère, les billes circulent dans les rainures, poussant l'écrou pour un mouvement linéaire précis le long de l'axe de la vis mère. Ce « frottement de roulement » est à l'origine de ses hautes performances. Les vis à billes offrent des avantages irremplaçables dans la conception des articulations de robots (en particulier les articulations linéaires) et des effecteurs terminaux : 1. Haute précision et précision de positionnement Les vis à billes sont fabriquées avec une technologie extrêmement précise, ce qui se traduit par des erreurs de pas extrêmement faibles. Ainsi, une rotation spécifique du moteur produit un déplacement linéaire extrêmement précis de l'écrou. Ceci est crucial pour les robots qui doivent atteindre la même position à plusieurs reprises pour des tâches telles que le prélèvement de copeaux et la distribution de précision. 2. Haute efficacité Grâce à leur conception à friction de roulement, les vis à billes peuvent atteindre des rendements de transmission supérieurs à 90 %. Plus efficace sur le plan énergétique : moins d’énergie est gaspillée sous forme de chaleur lors de la transmission. Contrôle plus facile : une efficacité élevée signifie un jeu plus faible et une réversibilité améliorée, ce qui se traduit par une réponse plus rapide du système et un contrôle plus précis. 3. Rigidité et capacité de charge élevées Le contact ponctuel entre la bille et la rainure leur permet de supporter des charges axiales importantes. Les bras robotisés équipés de vis à billes peuvent ainsi soulever des pièces plus lourdes ou maintenir une stabilité extrême lors de tâches telles que le fraisage et la rectification, en résistant aux forces de réaction d'usinage et en évitant les vibrations et les déformations. 4. Longue durée de vie et haute fiabilitéLe frottement de roulement entraîne une usure bien moindre que le frottement de glissement. Avec une sélection, une lubrification et un entretien appropriés, les vis à billes offrent une durée de vie exceptionnellement longue, permettant aux robots industriels de répondre aux exigences d'une production continue 24h/24 et 7j/7, tout en réduisant les coûts de maintenance et les temps d'arrêt. Les vis à billes sont déjà largement utilisées dans les robots à bras, tels que : Actionnement d'articulation de robot industriel, effecteurs terminaux pour la préhension à haute adhérence et robots SCARA pour le levage de l'axe Z, largement utilisés dans l'assemblage et la manutention. Malgré leurs avantages significatifs, les applications de vis à billes sont également confrontées à certains défis : Coût : Les coûts de fabrication sont plus élevés que ceux des vis coulissantes ordinaires. Bruit : Un certain bruit est toujours généré même à des vitesses élevées. Entretien : Une lubrification régulière est nécessaire et ils sont sensibles à la poussière et aux débris, nécessitant généralement des couvercles de protection. À mesure que la robotique progresse vers des vitesses plus élevées, une plus grande précision et une plus grande intelligence, la technologie des vis à billes continuera d’innover.

Ordinaire guides linéaires Les rails de guidage rouillent souvent dans les environnements humides, ce qui affecte leur fonctionnement. Cet article présente une nouvelle solution de rail de guidage résistante à la corrosion et étanche à l'eau pour protéger les ateliers à forte humidité, tels que ceux de nettoyage et d'aquaculture. Dangers cachés des environnements humides : l'humidité des équipements de nettoyage et des ateliers de transformation des produits aquatiques dépasse 75 %, et ces équipements sont souvent exposés aux liquides de refroidissement et à l'eau. Les rails de guidage ordinaires rouillent en un mois, ce qui peut entraîner le blocage du coulisseau. L'entretien nécessite le dérouillage et le remplacement des accessoires, ce qui engendre des coûts mensuels élevés.   Les rails de guidage sont en acier inoxydable 304 (hautement résistant à la corrosion) avec un revêtement antirouille chromé multicouche. Ils ont passé avec succès le test au brouillard salin (500 heures) et ne présentent aucun signe de rouille. Même en cas de contact prolongé avec l'eau et le liquide de refroidissement, ils restent lisses et exempts de rouille, ce qui les rend adaptés aux environnements humides et exposés à l'eau.   Pour toute demande, laissez-moi un message et envoyez-moi un message privé pour obtenir un échantillon de guide linéaire résistant à la corrosion. Les ingénieurs recommandent des matériaux en fonction de l'humidité ambiante et du type de liquide de contact !

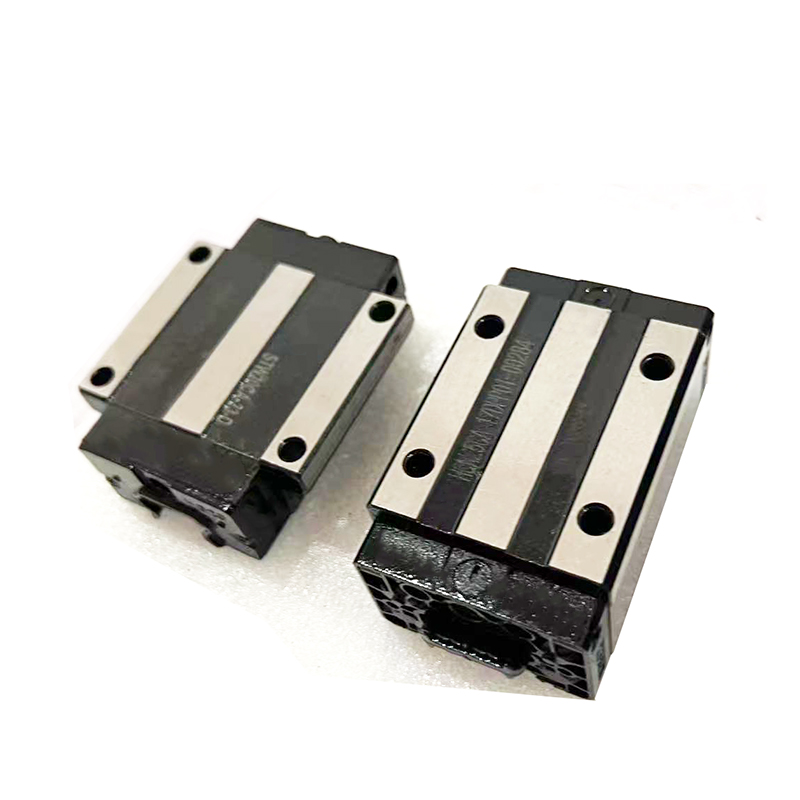

Préparation avant installation1. Outils et matériauxPlateforme de montage/Socle d'équipement : Une surface de montage pré-usinée.Clé hexagonale : Compatible avec les boulons du rail de guidage ; de préférence avec affichage du couple.Comparateur à cadran/Marqueur à cadran : Avec base magnétique pour une mesure de précision.Niveau : Niveau de précision ; pour le nivellement initial.Plateforme en marbre ou règle de précision : comme référence de rectitude.Chiffon non pelucheux, alcool de haute pureté ou acétone : pour le nettoyage.Gants : Pour éviter que la transpiration ne corrode les rails de guidage.Tournevis ou levier : pour déplacer le tiroir. 2. Procédure de nettoyageSurfaces de montage nettoyées : Essuyez soigneusement les surfaces de montage du rail de guidage, les trous taraudés et les surfaces de référence de positionnement sur la base de l’équipement avec un chiffon non pelucheux imbibé d’alcool ou d’acétone. Assurez-vous de l’absence d’huile, de poussière, de bavures ou de résidus d’ancien mastic.Nettoyer les rails de guidage :Ne retirez l'emballage d'origine des rails de guidage qu'au moment de l'installation.Après avoir retiré le rail de guidage, essuyez délicatement le dessous et les côtés (surfaces de montage) du rail avec un produit nettoyant. Ne nettoyez pas la surface du chemin de roulement ni le curseur !L'orifice de remplissage d'huile du curseur est généralement scellé ; veillez à ne pas contaminer l'intérieur lors du nettoyage.Inspection : Vérifiez au toucher l’absence de rayures et de bavures sur toutes les surfaces de montage. En cas de bavures mineures, polissez-les délicatement avec une pierre à huile.Étapes d'installation (en prenant comme exemple une paire de rails de guidage) Étape 1 : Installer le premier rail de guidage (rail de guidage de référence)Il s'agit de l'étape la plus cruciale, car sa précision détermine la précision de l'ensemble du système.Positionnez le rail de guidage : placez délicatement le premier rail de guidage (généralement le plus long, qui sert de référence) sur la surface de montage. Pré-serrez à la main toutes les vis de fixation, sans les serrer complètement ; assurez-vous qu’elles tournent facilement.Rectitude correcte (facultatif mais recommandé) :Placez la tête du comparateur à cadran contre le côté (surface finie) du rail de guidage.Déplacez lentement la base du comparateur le long du rail de guidage et observez la lecture. Ajustez la lecture en tapotant légèrement le côté du rail de guidage (à l'aide d'un maillet en plastique ou en laiton) jusqu'à ce que la variation soit dans les limites acceptables (par exemple, ±0,01 mm).Cette étape garantit la rectitude des rails de guidage individuels.Fixation initiale : en commençant par le boulon central du rail de guidage, serrez les boulons en diagonale à environ 70 % du couple nominal. Ceci empêche la déformation du rail de guidage due à une contrainte inégale.Serrage final : Serrez à nouveau tous les boulons en diagonale à 100 % du couple nominal.Deuxième étape : Installer le deuxième rail de guidage (rail de guidage motorisé)L'objectif est d'assurer le parallélisme des deux rails de guidage.Positionnez le deuxième rail de guidage et les glissières : placez le deuxième rail de guidage sur la surface de montage et pré-installez les boulons. Installez simultanément les deux glissières sur les deux rails de guidage respectifs.Assemblage des glissières : Utilisez la table de travail de la machine ou une plaque de liaison de précision pour assembler les deux glissières. Vous obtiendrez ainsi un ensemble unique.Correction du parallélisme :Il s'agit de l'étape la plus cruciale. Placez la tête du comparateur contre le côté du deuxième rail de guidage.Poussez lentement la table de travail/plaque de connexion d'avant en arrière, ce qui amènera le système de mesure à se déplacer le long du rail de guidage de référence.La variation de la lecture du comparateur reflète l'erreur de parallélisme entre les deux rails de guidage.Ajustez en tapotant doucement le deuxième rail de guidage jusqu'à ce que la lecture de l'indicateur à cadran change pour atteindre la précision requise (par exemple, ±0,01 mm).Fixez le deuxième rail de guidage :Une fois le parallélisme ajusté, maintenez le second rail de guidage en place, puis desserrez la liaison entre l'une des glissières et la table de travail/plaque de connexion. Ceci afin de relâcher les contraintes internes dues à un alignement forcé.Serrez tous les boulons de fixation du deuxième rail de guidage en diagonale au couple nominal.Étape 3 : Inspection finale et lubrificationVérification finale de la précision : repoussez la table de travail et vérifiez le parallélisme à l’aide du comparateur pour confirmer que la précision n’a pas changé après le serrage des boulons.Test de fonctionnement : Poussez manuellement la table de travail sur toute sa course. Le mouvement doit être fluide et sans à-coups, sans bruits anormaux ni pression irrégulière.Ajout de graisse/d'huile :Retirez le joint du graisseur de l'extrémité coulissante.Utilisez la graisse ou l'huile spécifiée, en l'appliquant à l'aide du pistolet graisseur jusqu'à ce que l'ancienne et la nouvelle graisse débordent légèrement du bord du joint.Installer le capuchon anti-poussière (le cas échéant).Précautions et erreurs courantes **Ne pas frapper :** Ne jamais frapper directement le rail de guidage, le curseur ou la vis à billes avec un marteau. Utiliser un marteau en plastique ou en laiton pour les réglages de précision.**Ne pas démonter le curseur :** Le curseur est une pièce de précision. S’il se détache du rail de guidage, les billes risquent de tomber, ce qui peut entraîner une perte de précision permanente ou un dysfonctionnement. Ne séparez jamais le curseur du rail de guidage, sauf en cas d’absolue nécessité.**Séquence de serrage des boulons incorrecte :** Le serrage des boulons directement d’une extrémité à l’autre entraînera une torsion du rail de guidage, créant des contraintes internes et affectant gravement sa rectitude et son parallélisme.Nettoyage insuffisant : même de minuscules particules de poussière pénétrant dans le chemin de roulement peuvent agir comme du « sable abrasif », accélérant considérablement l’usure des rails de guidage et des patins, ce qui entraîne une défaillance prématurée.Négliger la relaxation des contraintes : ne pas desserrer la connexion d’un côté de la glissière lors de l’installation du deuxième rail de guidage mettra l’ensemble du système dans un état de précontrainte, augmentant la résistance pendant le fonctionnement, générant de la chaleur et du bruit et réduisant la durée de vie.

Causes du bruit des vis à billesDans l'automatisation industrielle et la fabrication de machines, les vis à billes sont largement utilisées en raison de leur haute précision et de leur rendement. Cependant, de nombreux utilisateurs constatent des bruits anormaux provenant de leurs vis à billes lors d'une utilisation prolongée, ce qui affecte la stabilité et la durée de vie de l'équipement. Cet article analysera les causes courantes de ces bruits et fournira des conseils pratiques pour leur maintenance.Un remplacement incorrect des billes entraîne du bruitLes vis à billes d'origine sont composées de billes de taille uniforme logées dans l'écrou et lubrifiées à l'huile, ce qui les rend très silencieuses en conditions normales d'utilisation. Cependant, avec le temps, les billes s'usent et doivent être remplacées. Si les billes neuves sont d'une taille différente des billes d'origine, cela engendrera une répartition inégale de la charge sur l'écrou, et donc un bruit accru.Dans ce cas, les billes ne s'emboîtent pas correctement, ce qui provoque un bruit anormal en fonctionnement et peut accélérer l'usure des composants. Par conséquent, lors du remplacement des billes, il est essentiel de choisir des billes aux spécifications identiques à celles d'origine et de veiller à un nettoyage et une lubrification appropriés lors de l'installation.Coupe ample et dégagement accruAprès une utilisation prolongée, l'usure peut engendrer un jeu entre l'écrou et la vis TBI dans l'ensemble vis à billes. Ce jeu provoque des vibrations et du bruit pendant le fonctionnement.Le jeu excessif influe non seulement sur la précision de la transmission, mais provoque également une résonance mécanique, aggravant ainsi les problèmes de bruit. Vérifier régulièrement le serrage de l'écrou et de la vis, et ajuster correctement la précharge, sont des mesures importantes pour réduire ce type de bruit.Décollement de surface et frottement anormalAprès une utilisation prolongée sous charge, la surface des billes peut se décoller ou l'arbre de la vis sans fin peut s'endommager au niveau de la surface de coupe. Ces deux problèmes affectent le bon fonctionnement des billes sur le rail. Les zones endommagées augmentent la résistance au frottement, provoquant des vibrations anormales entre l'écrou et l'arbre et générant du bruit.En cas de décollement ou de frottement anormal, la machine doit être immédiatement arrêtée pour inspection et remplacement des pièces endommagées. Un rail lisse et une lubrification adéquate sont essentiels pour prolonger la durée de vie de l'équipement et réduire le bruit.Accent mis sur l'entretien quotidienDe nombreux problèmes de bruit sont dus à un manque d'entretien régulier. Un nettoyage régulier et l'ajout d'une huile lubrifiante appropriée permettent de réduire efficacement la fréquence d'usure et les bruits anormaux.De plus, il convient de tenir un registre de maintenance des équipements afin de documenter chaque révision et remplacement de pièces, ce qui permettra d'identifier les causes profondes des problèmes et d'améliorer l'efficacité du dépannage. Seule une gestion rigoureuse et une maintenance méticuleuse peuvent garantir le fonctionnement silencieux et stable des vis à billes sur le long terme.L'analyse scientifique permet de trouver des solutions précises. Face aux divers bruits générés par les vis à billes, il ne faut pas paniquer, mais plutôt examiner chaque élément un par un en fonction des conditions de fonctionnement réelles. Des spécifications et du jeu des billes à l'état de surface, chaque détail peut constituer un élément clé pour résoudre le problème.Grâce à une analyse scientifique et à un fonctionnement standardisé, il est possible non seulement d'éliminer efficacement les risques de bruit potentiels, mais aussi d'améliorer les performances globales des machines, garantissant ainsi une production plus efficace et fiable. Il s'agit là d'un élément indispensable de la gestion moderne des machines.Pour plus d'informations sur les vis à billes, veuillez nous contacter. www.chunxinauto.com！

vis à billes Le choix d'une vis implique souvent de négliger des détails qui influent sur ses performances et sa durée de vie. Cet article met en lumière trois idées reçues courantes et propose des conseils pour les éviter, vous apprenant ainsi à choisir la vis adaptée et à éviter les erreurs fréquentes. Les vis à billes sont fréquemment utilisées dans les applications de transmission et de contrôle de haute précision, mais de nombreux utilisateurs tombent dans plusieurs pièges courants lors de leur sélection. Idée fausse n° 1 : Se concentrer uniquement sur précision pprécision, en ignorant la charge Les utilisateurs qui ne connaissent pas bien les vis à billes privilégient souvent la précision tout en négligeant les contraintes de charge réelles en fonctionnement. Par exemple, une vis à billes de haute précision de classe C3 utilisé dans équipement lourd peut tomber en panne rapidement en raison de son incapacité à résister charges lourdesDans un cas concret, celui d'un fabricant Vis à billes de classe C3 Elle a cédé après seulement un mois d'utilisation intensive.Idée fausse n° 2 : Une plus grande avance signifie une vitesse plus élevée De nombreux utilisateurs pensent qu'un câble plus long permet d'atteindre une vitesse supérieure. En réalité, le câble doit être adapté à la vitesse du moteur. Un câble trop long limite non seulement le gain de vitesse, mais peut aussi engendrer des problèmes tels que des vibrations et un positionnement imprécis.Mythe n° 3 : Les composants fonctionnels d’une vis à billes Si l'environnement d'installation d'une vis à billes est poussiéreux ou humide et ne comporte pas de mesures de protection, sa durée de vie sera considérablement réduite. Dans des environnements difficiles, sans étanchéité ni lubrification efficaces, sa durée de vie peut être réduite de plus de moitié. Résumé: Lors de l'achat de vis à billes, il est essentiel de comparer les cinq paramètres principaux suivants : diamètre de la vis, pas, classe de précision, charge nominale et vitesse maximale. Il est recommandé de créer un tableau comparatif de sélection, en comparant chaque paramètre un par un et en tenant compte de manière exhaustive des conditions de travail réelles afin de garantir une sélection sans souci.

【guides linéaires】Les guides linéaires peuvent être classés en trois catégories : guides à billes, guides à rouleaux et guides à roues. Ils servent à supporter et guider les pièces mobiles, leur permettant d’effectuer un mouvement linéaire alternatif dans une direction donnée. Selon la nature du frottement, on distingue les guides à frottement de glissement, les guides à frottement de roulement, les guides à frottement élastique et les guides à frottement fluide. 1. Définition : Les guides linéaires, également appelés rails linéaires, rails de glissement ou guides linéaires, sont utilisés dans les applications de mouvement linéaire alternatif et peuvent supporter une certaine quantité de couple, permettant un mouvement linéaire de haute précision sous des charges élevées. 2. Fonction : Les guidages linéaires servent à supporter et guider les pièces mobiles, leur permettant d'effectuer un mouvement linéaire alternatif dans une direction donnée. Ils sont principalement utilisés dans les machines automatisées, telles que les machines-outils importées d'Allemagne, les presses plieuses et les machines de soudage laser. Les guidages linéaires sont généralement utilisés conjointement avec les arbres linéaires. Ils sont principalement utilisés dans les structures mécaniques exigeant une grande précision. Les éléments mobiles et fixes d'un guidage linéaire ne nécessitent pas de milieu intermédiaire ; des billes d'acier sont utilisées à la place. 3. Principe de fonctionnement : Ce système peut être comparé à un guide à roulement, où des billes d'acier roulent et circulent en continu entre le curseur et le rail de guidage, permettant ainsi à la plateforme de charge de se déplacer facilement et linéairement le long du rail avec une grande précision. Ceci réduit le coefficient de frottement à un cinquantième de celui des guides à glissement traditionnels, permettant d'atteindre facilement une très grande précision de positionnement. La conception de l'unité d'extrémité entre le curseur et le rail de guidage permet à ce dernier de supporter simultanément des charges dans toutes les directions (haut, bas, gauche et droite). Le système de recirculation breveté et la conception structurelle simplifiée rendent ce système particulièrement performant. Rails de guidage linéaires HIWIN Le mouvement est plus fluide et plus silencieux. Le curseur transforme le mouvement courbe en mouvement rectiligne. À l'instar des rails de guidage plans, les rails de guidage linéaires comportent deux éléments principaux : un élément fixe servant de guide et un élément mobile. Les rails de guidage linéaires étant des composants standard, les fabricants de machines-outils n'ont qu'à usiner un plan de montage et ajuster le parallélisme du rail. Ce dernier, en acier trempé, est rectifié avec précision avant d'être installé sur le plan de montage. Par exemple, un système de rail de guidage conçu pour résister à la fois aux forces linéaires et aux moments de renversement diffère sensiblement d'un rail conçu uniquement pour les forces linéaires. Avec le temps, les billes d'acier s'usent, réduisant la précharge et la précision de mouvement des pièces mobiles de la machine-outil. Pour maintenir la précision initiale, il est nécessaire de remplacer le support du rail de guidage, voire le rail lui-même. Si le système de rail de guidage est déjà préchargé et que sa précision est altérée, la seule solution consiste à remplacer les éléments roulants. Le système de rail de guidage est conçu pour maximiser la surface de contact entre les éléments fixe et mobile. Cela améliore non seulement la capacité de charge du système, mais lui permet également de résister aux forces d'impact générées par une coupe intermittente ou intensive, en répartissant largement la force et en augmentant la surface portante. Pour ce faire, les systèmes de rails de guidage utilisent différentes formes de rainures, dont deux types représentatifs : les rainures gothiques (en arc brisé), qui prolongent un demi-cercle dont le point de contact se situe à la pointe ; et les rainures en forme d'arc, qui remplissent la même fonction. Quelle que soit la forme structurelle, l'objectif est le même : maximiser le rayon de contact des billes d'acier avec le rail de guidage (élément fixe). Le facteur déterminant des performances du système est la manière dont les éléments roulants entrent en contact avec le rail de guidage. 4. Domaines d'application : ① Les guides linéaires sont principalement utilisés dans les machines automatisées, telles que les machines-outils importées d'Allemagne, les machines de pliage, les machines de soudage laser, etc. guides linéaires et arbres linéaires sont utilisés conjointement. ② Les guides linéaires sont principalement utilisés dans les structures mécaniques exigeant une grande précision. Les composants mobiles et fixes d'un guide linéaire ne comportent pas d'intermédiaire, mais des billes d'acier. En effet, ces billes sont adaptées aux mouvements à grande vitesse, présentent un faible coefficient de frottement et une grande sensibilité, répondant ainsi aux exigences de fonctionnement des pièces mobiles, telles que les porte-outils et les glissières de machines-outils. Si la force appliquée sur les billes d'acier est trop importante, ou si le temps de précharge est trop long, la résistance au mouvement du support augmentera. 5. Précautions d'emploi : Prévention de la corrosion : Lors de la manipulation directe des guides linéaires, lavez-vous soigneusement les mains pour éliminer toute trace de transpiration et appliquez une huile minérale de haute qualité avant toute manipulation. Portez une attention particulière à la prévention de la corrosion pendant la saison des pluies et en été. Maintien d'un environnement propre : Veillez à ce que les guides linéaires et leur environnement restent propres. Même de fines particules de poussière invisibles à l'œil nu qui pénètrent dans les guides augmentent l'usure, les vibrations et le bruit. L'installation requiert une attention particulière. Les guides linéaires doivent être installés avec le plus grand soin. Les chocs violents, les coups de marteau directs et la transmission de pression par roulement sont strictement interdits. L'utilisation d'outils d'installation appropriés est essentielle. Utilisez des outils spécialisés chaque fois que cela est possible et évitez l'utilisation de chiffons ou de matériaux à fibres courtes. 6. Nettoyage des guides : Composants essentiels de l'équipement, les guides et les arbres linéaires servent à la fois de support et de guide. Pour garantir une précision d'usinage élevée, les guides et les arbres linéaires doivent présenter une grande précision de guidage et une bonne stabilité de mouvement. Pendant le fonctionnement, la pièce génère d'importantes quantités de poussières et de fumées corrosives. L'accumulation à long terme de ces poussières et fumées sur les surfaces des guides et des arbres linéaires a un impact significatif sur la précision d'usinage et peut provoquer des piqûres, réduisant ainsi la durée de vie de l'équipement. Pour assurer un fonctionnement stable de la machine et la qualité des produits, un entretien régulier des guides et des arbres linéaires est crucial. Remarque : Pour nettoyer les guides, munissez-vous d'un chiffon en coton sec et d'huile lubrifiante. Les guides des machines de gravure se divisent en guides linéaires et guides à rouleaux. Nettoyage du rail de guidage linéaire : Commencez par déplacer la tête laser complètement à droite (ou à gauche) pour localiser le rail de guidage linéaire. Essuyez-le avec un chiffon en coton sec jusqu'à ce qu'il soit brillant et exempt de poussière. Appliquez une petite quantité de lubrifiant (l'huile pour machine à coudre convient ; n'utilisez pas d'huile moteur). Déplacez lentement la tête laser de gauche à droite à plusieurs reprises pour répartir uniformément le lubrifiant. Nettoyage du rail de guidage du rouleau : Déplacez la traverse vers l’intérieur, ouvrez les capots d’extrémité des deux côtés de la machine, repérez le rail de guidage et essuyez les zones de contact entre le rail et le rouleau avec un chiffon en coton sec. Replacez ensuite la traverse et nettoyez les zones restantes. 7. Perspectives de développement : Avec l’expansion continue de secteurs tels que l’énergie, les télécommunications, les transports ferroviaires urbains, l’automobile et la construction navale, la demande en rails de guidage linéaire va croître rapidement. L’industrie des rails de guidage linéaire présente un fort potentiel de développement. 【Bloc coulissant】Le matériau du bloc de glissement présente une dureté et une résistance à l'usure appropriées, suffisantes pour supporter le frottement lié au mouvement. La dureté de la partie cavité ou noyau du bloc de glissement doit être identique à celle des autres parties de la cavité et du noyau du moule.1. Équipements de procédés industriels : Les moules sont des équipements essentiels à la fabrication de divers produits industriels. Avec le développement rapide de l’industrie des plastiques et l’utilisation généralisée des produits plastiques dans les secteurs de l’aérospatiale, de l’électronique, de la mécanique, de la construction navale et de l’automobile, les exigences relatives aux moules sont de plus en plus strictes. Les méthodes de conception traditionnelles ne suffisent plus. Comparée à ces méthodes, la conception assistée par ordinateur (CAO) offre des avantages considérables en termes d’amélioration de la productivité, de garantie de la qualité des produits, de réduction des coûts et d’allègement de la pénibilité du travail. 2. Applications : Largement utilisé dans les équipements de pulvérisation, les machines-outils CNC, les centres d'usinage, l'électronique, les machines automatisées, les machines textiles, l'automobile, les dispositifs médicaux, les machines d'impression, les machines d'emballage, les machines à bois, la fabrication de moules et bien d'autres domaines. Si vous avez des questions à ce sujet, nos experts produits se feront un plaisir d'y répondre ! Notre équipe d'ingénieurs répondra avec plaisir à vos questions techniques concernant les applications de nos produits dans les meilleurs délais. Cet article a été compilé à partir de sources en ligne dans le but de diffuser davantage d'informations. S'il porte atteinte à vos droits, veuillez nous contacter pour le supprimer. Pour toute information concernant les vis-mères, les rails de guidage, les coulisseaux, les broches et les machines-outils, n'hésitez pas à nous contacter.

Le curseur de guidage linéaire Elle assure un fonctionnement continu et efficace 24 heures sur 24 sans blocage. Ce résultat repose sur la synergie entre sa conception structurelle, son système de lubrification et son procédé de fabrication, sans oublier le rôle crucial des spécifications d'installation et de maintenance. Plus précisément, cela se décline en plusieurs aspects :Structure de frottement de roulement de haute précision, remplaçant le frottement de glissementLe principe du guidage linéaire repose sur le contact de roulement entre les billes/rouleaux situés à l'intérieur du curseur et le rail de guidage. Comparé au contact de surface des guidages à glissement traditionnels, le coefficient de frottement dans le contact de roulement est extrêmement faible.Cette structure réduit considérablement la résistance et la génération de chaleur en fonctionnement. Même lors d'un fonctionnement continu prolongé, la chaleur excessive due au frottement n'entraîne ni dilatation des composants ni blocage. Parallèlement, la conception à circulation des billes/rouleaux assure une force uniforme sur le curseur tout au long de son mouvement, sans point de blocage ni d'interruption.Un système de lubrification stable et fiable garantit un fonctionnement à long terme.La lubrification est un élément essentiel pour prévenir le blocage. Les guidages linéaires sont généralement équipés d'un système de lubrification longue durée :Le curseur est doté d'un réservoir d'huile intégré et d'un graisseur permettant de stocker suffisamment de graisse, alimentant en continu les surfaces de contact bille/guide en huile pendant le fonctionnement, formant un film d'huile et réduisant l'usure et la résistance dues au contact direct métal sur métal.Certains guides de qualité industrielle prennent également en charge les systèmes de lubrification automatique, qui peuvent réapprovisionner le lubrifiant à intervalles réguliers et en quantités mesurées pour répondre aux besoins de lubrification d'un fonctionnement ininterrompu 24 heures sur 24.La graisse de haute qualité possède une résistance aux hautes températures, des propriétés anti-vieillissement et une capacité de charge élevée, et ne se dégradera pas en raison des augmentations de température lors d'un fonctionnement prolongé.Matériaux à haute rigidité et résistance à l'usure et procédés de traitement de surfaceLes composants principaux des rails de guidage et des glissières sont généralement fabriqués en acier à roulement au chrome à haute teneur en carbone. Après trempe, leur dureté atteint HRC 58 à 62, leur conférant une résistance à l'usure et à la fatigue extrêmement élevée. Ils ne sont pas sujets à l'usure ni à la déformation lors d'une utilisation prolongée, évitant ainsi les blocages dus à la déformation des composants.La surface du rail de guidage est rectifiée avec précision, atteignant une rugosité Ra de 0,1 à 0,2 µm. Associée à une rectification de haute précision des roulements à billes, cette opération garantit un mouvement fluide. Certains produits bénéficient également d'un chromage, d'une nitruration ou d'autres traitements de surface pour renforcer leur résistance à l'usure et à la corrosion, et ainsi prévenir les blocages dus à la corrosion.Conception étanche et anti-poussière pour isoler les impuretés extérieures.Les impuretés (telles que la poussière et la limaille de fer) qui pénètrent dans le curseur sont une cause fréquente de blocage. C'est pourquoi les guidages linéaires sont équipés de joints d'étanchéité professionnels :Des joints d'étanchéité anti-poussière sont installés aux deux extrémités du curseur, et une plaque raclante est également prévue à l'extérieur pour enlever la poussière et les débris de la surface de guidage, les empêchant de pénétrer dans le canal de circulation des billes ;Dans des conditions de travail difficiles, des housses anti-poussière, des soufflets et autres accessoires peuvent être ajoutés pour isoler complètement les contaminants externes, assurant ainsi la propreté des pièces mobiles internes et un fonctionnement fluide à long terme.Installation correcte et adaptation de la chargeEn pratique, une installation correcte et une sélection appropriée de la charge sont également des conditions préalables à un fonctionnement sans blocage 24 heures sur 24 :Lors de l'installation, assurez-vous du parallélisme et de la rectitude du rail de guidage afin d'éviter une force inégale sur le curseur, une usure inégale et un blocage dus à des écarts d'installation ;Lors de la sélection, choisissez un rail de guidage aux spécifications appropriées en fonction de la charge réelle afin de garantir que la charge reste dans la plage nominale et d'éviter toute surcharge susceptible de provoquer une déformation ou un blocage des billes.

Dans le domaine de la transmission mécanique, vis à billes et vis-mères (vis trapézoïdales)Ce sont les deux composants les plus courants pour convertir un mouvement rotatif en mouvement linéaire. Bien qu'ils se ressemblent, ils diffèrent fondamentalement par leurs principes de fonctionnement, leurs performances et leurs applications.Voici une analyse comparative détaillée des deux : 1. Différence dans les principes de fonctionnement fondamentauxVoici la différence la plus fondamentale : la forme du frottement.vis à billes (Friction de roulement) : L’écrou et la vis sont remplis de billes en rotation. Lorsque la vis tourne, les billes roulent dans les rainures, à la manière d’un roulement. Ce mouvement réduit considérablement la résistance.Vis trapézoïdale (Friction de glissement) : L’écrou (généralement en bronze ou en plastique technique) entre directement en contact avec le filetage de la vis et glisse. Ce processus est similaire à celui du vissage d’un boulon dans un écrou.2. Comparaison des performancesIndicateurs caractéristiquesvis à billesvis-mèreefficacité de transmission90 % - 95 %20 % - 70 %Précision et répétabilitéHaute précisionFaible précisioncapacité de chargeHaute performance, adaptée à un fonctionnement continu sous forte chargeRelativement faible, convient aux charges légères ou à un fonctionnement intermittent.vitesse de courseIl peut fonctionner à grande vitesse et génère peu de chaleur.La vitesse est limitée ; les vitesses élevées sont susceptibles de provoquer une usure due à la chaleur.AutobloquantSans verrouillageIl possède des propriétés autobloquantesniveau sonoreLa circulation des billes produira un léger bruit.Il fonctionne très silencieusement (aucun bruit de roulement à billes).Prix ​​de revientCherBon marché3. Analyse approfondie des avantages et des inconvénientsVis à billes : à la recherche de la performance ultimeAvantages : Grâce à un frottement extrêmement faible, il est très économe en énergie et son mouvement est d’une grande fluidité, sans quasiment aucun jeu. La technologie de précharge élimine totalement le jeu, ce qui en fait un composant essentiel pour l’usinage de haute précision sur machines-outils à commande numérique.Inconvénients : Prix élevé ; absence de verrouillage automatique ; en cas d’utilisation verticale (axe Z), le moteur doit être équipé d’un frein, sinon la charge tombera directement sous l’effet de la gravité en cas de coupure de courant.Vis trapézoïdale : un choix à la fois économique et sûrAvantages : Son principal atout réside dans sa fonction autobloquante. Dans de nombreuses applications de levage vertical, il ne nécessite aucun système de freinage supplémentaire. De plus, il est plus résistant à la saleté et, grâce à son contact glissant, son fonctionnement est plus silencieux qu’une vis à billes.Inconvénients : La forte chaleur générée par le frottement limite sa fréquence de fonctionnement (cycle de service). Un fonctionnement continu à haute vitesse peut entraîner une usure rapide, voire la fusion, de l’écrou. 4. Comment choisir ?Choisissez une vis à billes si votre application le nécessite :Positionnement de haute précision (par exemple, machines de gravure CNC, équipements pour semi-conducteurs).Haute efficacité, fonctionnement continu à long terme (par exemple, lignes de production industrielles automatisées).Support de charges lourdes (par exemple, grandes presses mécaniques).Choisissez une vis-mère trapézoïdale si votre application le nécessite :Budget réduit (ex. : imprimante 3D DIY, actionneurs simples).Charges verticales nécessitant un verrouillage automatique (par exemple, les élévateurs de pupitre, les mécanismes de réglage manuel).Fonctionnement silencieux, aucune lubrification requise (convient aux équipements médicaux et alimentaires lors de l'utilisation d'écrous en téflon ou en polymère).En résumé, les vis à billes sont synonymes de « précision et d'efficacité », tandis que les vis à billes trapézoïdales offrent « économie et robustesse ». L'équilibre entre le budget, les exigences de précision et les caractéristiques de charge est essentiel pour choisir la vis à billes appropriée lors de la conception de systèmes mécaniques.

Dans les systèmes de transmission mécanique de précision, vis à billes sont considérées comme l'élément vital, déterminant directement la précision du positionnement, la stabilité opérationnelle et la durée de vie de l'équipement. Qu'il s'agisse d'un Tour CNCDans une ligne de production automatisée ou une plateforme de levage de précision, si la vis à billes rencontre des problèmes tels que des vibrations, un blocage ou une usure, cela entraînera non seulement une réduction de la précision de traitement et une baisse de l'efficacité de la production, mais aussi, dans les cas les plus graves, des défaillances en cascade et des pertes économiques importantes.Aujourd'hui, nous allons vous proposer une solution complète aux trois problèmes les plus courants des vis à billes — vibrations, blocages et usure — afin de vous aider à résoudre rapidement ces problèmes.I. Défauts vibratoires : identifier la cause première et réduire précisément les vibrationsLorsqu'une vis à billes fonctionne avec des vibrations perceptibles, accompagnées d'un bourdonnement, voire d'une résonance du bâti de la machine, il s'agit d'un défaut vibratoire typique. Ces problèmes sont souvent liés à l'installation, à la charge, à la lubrification ou à l'adaptation du système, et nécessitent un dépannage selon les axes suivants :1. Analyse des causes profondesPrécision d'installation insuffisante : Un écart de concentricité entre la vis à billes et l'arbre du moteur supérieur à 0,05 mm génère une force centrifuge pendant la rotation, provoquant des vibrations périodiques ; un choix incorrect des roulements de support, comme l'utilisation de roulements à billes à gorge profonde pour supporter la force axiale, conduit à une oscillation de fonctionnement.Déséquilibre de charge dynamique : Un rapport d'élancement excessif (par exemple, une vis à billes de 20 mm de diamètre avec une longueur > 1200 mm) réduit la vitesse critique, provoquant une résonance ; une précharge incorrecte, soit trop serrée (augmentant la friction et l'élévation de température), soit trop lâche (entraînant du jeu), peut induire des vibrations.Problèmes de lubrification et de contamination : La détérioration de la graisse lubrifiante ou la présence d'impuretés augmentent le frottement entre les billes et les chemins de roulement, générant des vibrations ; la défaillance du joint permet aux particules abrasives de pénétrer, exacerbant encore les vibrations.Conflits de correspondance du système : Un gain élevé du servomoteur provoque une oscillation auto-entretenue ; des accouplements desserrés ou une rigidité torsionnelle insuffisante entraînent un angle de retard de transmission excessif et des vibrations.2. Solutions cibléesCalibrer la précision de l'installation : Utilisez un instrument d'alignement laser pour ajuster la concentricité du moteur et de la vis à billes, en veillant à ce que l'écart soit ≤ 0,05 mm ; remplacez les roulements de support par des roulements à contact oblique pour améliorer la rigidité opérationnelle.Optimiser le chargement et le préchargement : Ajoutez des supports intermédiaires aux vis à billes présentant des rapports d'élancement excessifs afin de réduire le risque de résonance ; ajustez la précharge à 15 % à 20 % de la charge nominale pour équilibrer la rigidité et les pertes par frottement.Améliorer la lubrification et la protection : Remplacer par une graisse lubrifiante synthétique résistante à l'usure (telle que SKF LGEP2) et éliminer les impuretés de l'ancienne graisse ; installer des joints labyrinthes pour empêcher les particules abrasives de pénétrer et d'exacerber les vibrations induites par le frottement.Ajuster les paramètres système : Réduisez le gain de la boucle de position du servomoteur (valeur recommandée 300-800) pour éliminer l'oscillation auto-excitée ; remplacez-le par un accouplement à diaphragme sans jeu et serrez les pièces de connexion pour réduire le retard de transmission.II. Défauts de blocage et d'encrassement : élimination des obstructions et réduction de la résistance pour une transmission fluideLorsqu'une vis à billes fonctionne par à-coups, voire ne tourne pas de manière fluide, et que sa rotation manuelle présente une résistance accrue, il s'agit d'un symptôme typique de blocage. Les causes principales sont souvent la présence d'un corps étranger, un défaut de lubrification ou une déformation du composant. Le traitement doit viser à éliminer les obstructions, à réduire la résistance et à procéder à un étalonnage.1. Analyse des causes profondesIntrusion et obstruction par un corps étranger : Une défaillance d'étanchéité, une contamination du lubrifiant, la pénétration de poussières environnementales ou des résidus d'assemblage peuvent entraîner l'introduction de corps étrangers, tels que des copeaux métalliques, de la poussière ou des particules d'adhésif, dans le chemin de roulement. Si la taille de l'objet étranger dépasse l'espace entre la bille et le chemin de roulement (0,01 à 0,03 mm), il bloque directement la bille.Défaillance de la lubrification : Un défaut de changement régulier de la graisse ou un choix inapproprié de celle-ci entraîne un frottement à sec entre la bille et la piste de roulement, ce qui augmente considérablement la résistance ; le fluide de coupe mélangé à la graisse lubrifiante forme un « lubrifiant abrasif », exacerbant le risque de blocage.Déformation et usure des composants : La flexion des vis entraîne un écart de rectitude excessif, générant une force radiale supplémentaire pendant le fonctionnement ; l'usure des billes, les rayures sur les chemins de roulement ou les dommages aux composants de circulation entravent une transmission fluide.2. Solutions de traitement cibléesNettoyage complet et élimination des obstructions : démontez l’ensemble vis à billes/écrou et utilisez une machine de nettoyage à ultrasons avec un agent nettoyant neutre pour éliminer les corps étrangers et les résidus de graisse de la piste de roulement ; pour les rayures sur la piste de roulement
